Pomiary odbiorcze i okresowe instalacji elektrycznych

Podczas wykonywania sprawdzeń odbiorczych i okresowych, w zależnoœci od potrzeb należy przeprowadzić w następujšcej kolejnoœci pomiary (PN-HD 60364-6):

  1. cišgłoœci przewodów,
  2. rezystancji izolacji instalacji elektrycznej,
  3. ochrony za pomocš SELV, PELV lub separacji elektrycznej,
  4. rezystancji/impedancji podłóg i œcian,
  5. samoczynnego wyłšczania zasilania,
  6. ochrony uzupełniajšcej,
  7. sprawdzania biegunowoœci,
  8. sprawdzania kolejnoœci faz,
  9. próby funkcjonalne i operacyjne,
  10. spadu napięcia.

Według normy PN-EN 61557-4 pomiar cišgłoœci powinien być wykonany pršdem większym lub równym 200 mA. Dodatkowo przy rozwartych zaciskach miernika napięcie ma zawierać się w przedziale 4… 24 V. Wymagana dokładnoœć pomiaru ma być lepsza od 30 %.

Rezystancję izolacji należy zmierzyć między przewodami czynnymi a przewodem ochronnym, przyłšczonym do układu uziemiajšcego. Do tego pomiaru przewody czynne można połšczyć razem. W układzie TN-C wykonuje się pomiar między przewodami czynnymi a przewodem PEN. Należy również wykonać pomiary między (nieuziemionymi) przewodami ochronnymi a ziemiš.

W pomieszczeniach, w których występuje zagrożenie pożarowe należy wykonać pomiar między przewodami czynnymi.

Tab. 1. Napięcia nominalne obwodów i probiercze

ObwódProbiercze DC
w V		Rezystancja izolacji
w MΩ
SELV i PELV 250 ≥0,5
Do 500 V (też FELV) 500 ≥1,0
Powyżej 500 V 1000 ≥1,0

Ochrona za pomocš SELV

Należy zmierzyć rezystancję izolacji między częœciami czynnymi obwodu SELV a częœciami czynnymi innych obwodów oraz ziemiš. Uzyskane wartoœci rezystancji izolacji powinny być zgodne z podanymi w tablicy 1.

Ochrona za pomocš PELV

Należy zmierzyć rezystancję izolacji między częœciami czynnymi obwodu SELV a częœciami czynnymi innych obwodów. Uzyskane wartoœci rezystancji izolacji powinny być zgodne z podanymi w tablicy 1.

Ochrona za pomocš separacji elektrycznej

Należy zmierzyć rezystancję izolacji między częœciami czynnymi jednego obwodu a częœciami czynnymi innych obwodów oraz ziemiš. Uzyskane wartoœci rezystancji izolacji powinny być zgodne z podanymi w tablicy 1.

Rezystancja/impedancja izolacji podłóg i œcian

Należy wykonać co najmniej trzy pomiary w tym samym pomieszczeniu, z czego jeden w odległoœci około 1m od znajdujšcej się w tym pomieszczeniu dostępnej częœci przewodzšcej obcej. Pozostałe pomiary należy wykonać w większych odległoœciach.

Ochrona za pomocš samoczynnego wyłšczenia zasilania

Układy TN

Dla układu TN zgodnie z wymogiem normy PN-HD 60364-4-41 powinien by. spełniony warunek:

Zs · Ia ≤ Uo

gdzie: Zs - impedancja pętli zwarcia, Ia - pršd powodujšcy samoczynne wyłšczenie zasilania w czasie podanym w tablicy 2 z uwagami zawartymi w PN-HD 60364-4-41, Uo jest znamionowym napięciem AC lub DC w odniesieniu do ziemi.

Tab. 2. Maksymalne czasy wyłšczania w sekundach

Układ 50 V <Uo < 120 V 120 V <Uo < 230 V 230 V <Uo < 400 V Uo> 400
ACDCACDCACDCACDC
TN0,8 ¹) 0,4 5 0,2 0,4 0,10,1
TT0,3 ¹) 0,2 0,4 0,07 0,2 0,04 0,1
¹) Wyłšczanie może być wymagane z innego powodu niż ochrona przeciwporażeniowa

Standardowo badanie impedancji pętli zwarciowej wykonywane jest przy użyciu tzw. metody sztucznego zwarcia, polegajšcej na porównaniu napięcia na rozwartych zaciskach danego obiektu oraz podczas przepływu dużego pršdu w momencie podłšczenia obcišżenia - rezystora zwarciowego o znanej małej wartoœci (rys. 1). Pršd sztucznego zwarcia przepływajšcy przez taki rezystor wynosi kilkadziesišt amperów (do 44 A), ale pomiar wykonywany jest w bardzo krotkim czasie (10 ms). Takie rozwišzanie gwarantuje dużš dokładnoœć pomiarów, a wyniki sš wyœwietlane z rozdzielczoœciš 0,01 Ω. Zakres pomiarowy wg normy IEC 61557 zawiera się w przedziale 0,13..200 Ω.

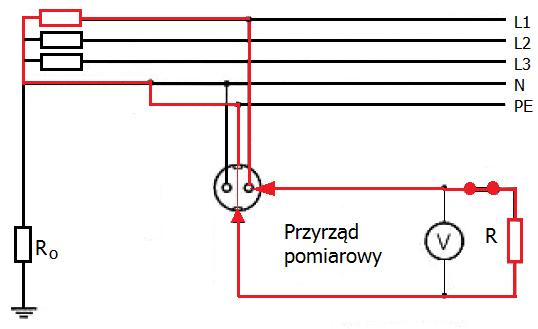

Rys. 1. Zasada pomiaru pętli zwarciowej
