Systemy instalacji elektrycznych w budynkach

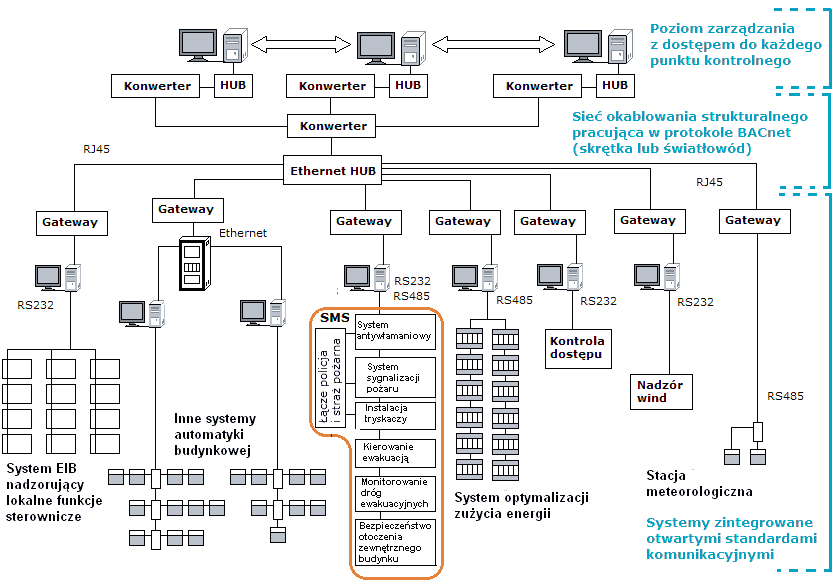

Building Management System (BMS)

BMS = BAS + SMS

BAS = HVAC + monitoring + optymalizacja zużycia energii

Podział systemów (instalacji):

  • instalacja elektryczna:
    • zasilanie systemów technicznych budynku (np. oświetlenia, wind, pomp, wentylatorów, klimatyzatorów, ogrzewania, systemów zabezpieczeniowych i in.);
    • zasilanie stanowisk pracy;
    • zasilanie stanowisk komputerowych;
    • system podtrzymania zasilania (UPS, agregaty prądotwórcze);
  • system bezpieczeństwa SMS (Security Management System):
    • system sygnalizacji pożaru SSP:
      • system sygnalizacji;
      • instalacja gasząca;
    • system nagłośnienia i alarmowy PA (Public Address);
    • system sygnalizacji włamania i napadu SSWN;
    • system kontroli dostępu SKD;
    • system rejestracji czasu pracy RCP;
    • system telewizji dozorowej CCTV (Closed Circuit Television);
  • system oświetleniowy:
    • sterowanie natężeniem oświetlenia;
    • załączanie czujnikami ruchu;
    • sceny świetlne;
  • system automatyki budynkowej BAS (Building Automation System);
    • instalacja HVAC (Heating, Ventilation, Air Conditioning):
      • system ogrzewania;
      • system wentylacji;
      • system klimatyzacji;
    • systemy monitoringu urządzeń i parametrów środowiska;
    • system optymalizacji zużycia energii;
  • sieć komputerowa i teletransmisyjna:
    • okablowanie strukturalne (Structured Cabling System) charakteryzuje planowany nadmiar punktów abonenckich i proste podłączanie do systemu teleinformatycznego z każdego miejsca przestrzeni użytkowej. Umożliwia obsługę prawie wszystkich popularnych systemów transmisji przez wykorzystanie jednego rodzaju kabla miedzianego czteroparowego z parami skręconymi między sobą w postaci skrętki nieekranowanej UTP (Unshielded Twisted Pair) i przejściówek. Najczęściej wykorzystuje się modułowe gniazdka RJ45 (jedno na każde 10 m² wraz z gniazdkiem sieciowym). Na okablowanie strukturalne składa się:

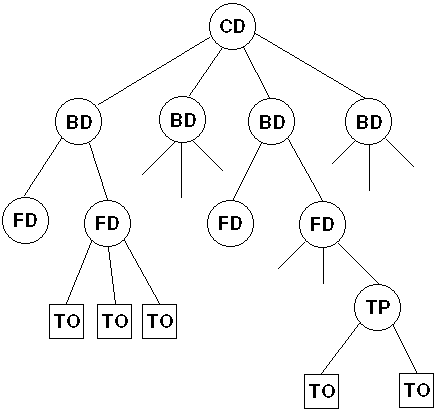

      Rys. 1. Hierarchiczny układ okablowania strukturalnego
      • okablowanie międzybudynkowe, tzw. kampusowe CD (Campus Distributor) i pionowe wewnątrz budynku BD (Building Distributor);
      • okablowanie poziome (piętro) FD (Floor Distributor) od punktu dystrybucyjnego do gniazdka abonenckiego TO (Telecommunications Outlet);
      • magistrale łączące punkty rozdzielcze (Distribution Frame);
      • magistrale dystrybucyjne;
      • punkty dystrybucyjne TP (Transition Point);
    • sprzęt sieciowy;
